Sonoff Pow R2 - Tasmota Flash
In diesem Artikel flashen wir Tasmota auf ein Sonoff Pow R2 WLAN-Modul mithilfe eines FTDI-Adapters und einem Lötkolben. Dieser Weg ist der konventionelle Weg Tasmota aufzuspielen. Das Flashen selbst läuft im Browser mit dem Tasmota Web Installer ab. Früher gab es noch die Möglichkeit die Software zu flashen ohne dass man das Gerät aufschrauben und etwas löten muss. Der Flash lief dann per WLAN ab, bei vielen aktuellen Geräten funktioniert das aber nicht mehr. Wie das funktioniert hat, habe ich an anderer Stelle hier beschrieben.
Material
Sonoff Pow R2 Preis jetzt prüfen (Werbung)
FTDI Adapter Preis jetzt prüfen (Werbung)
Werkzeug
Mini-USB Kabel Preis jetzt prüfen (Werbung)
Jumper Kabel Preis jetzt prüfen (Werbung)
Schritt 1 Verbindungen herstellen
Gerät immer zuvor vom Strom trennen!

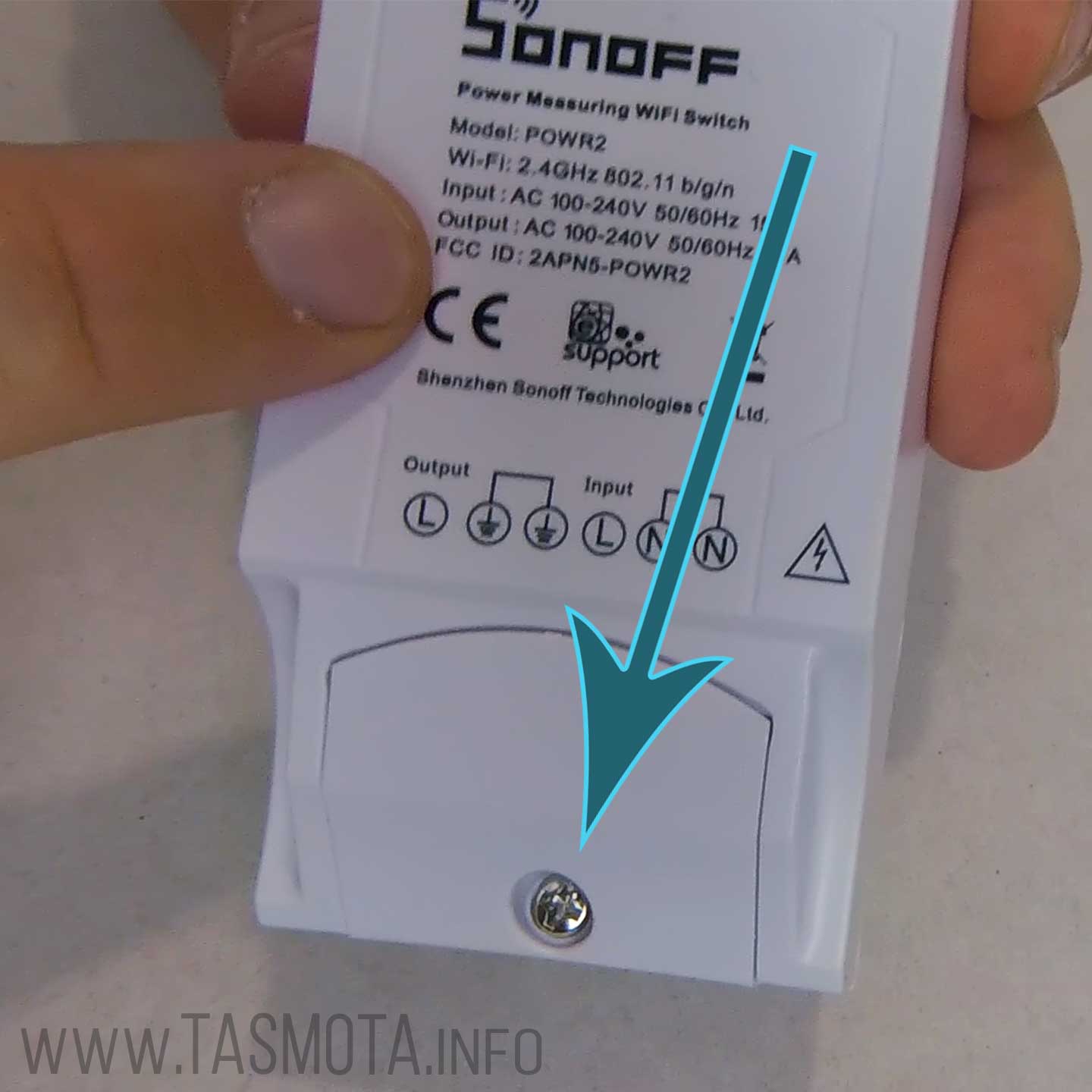

- Die einzige Schraube am Gehäuse lösen

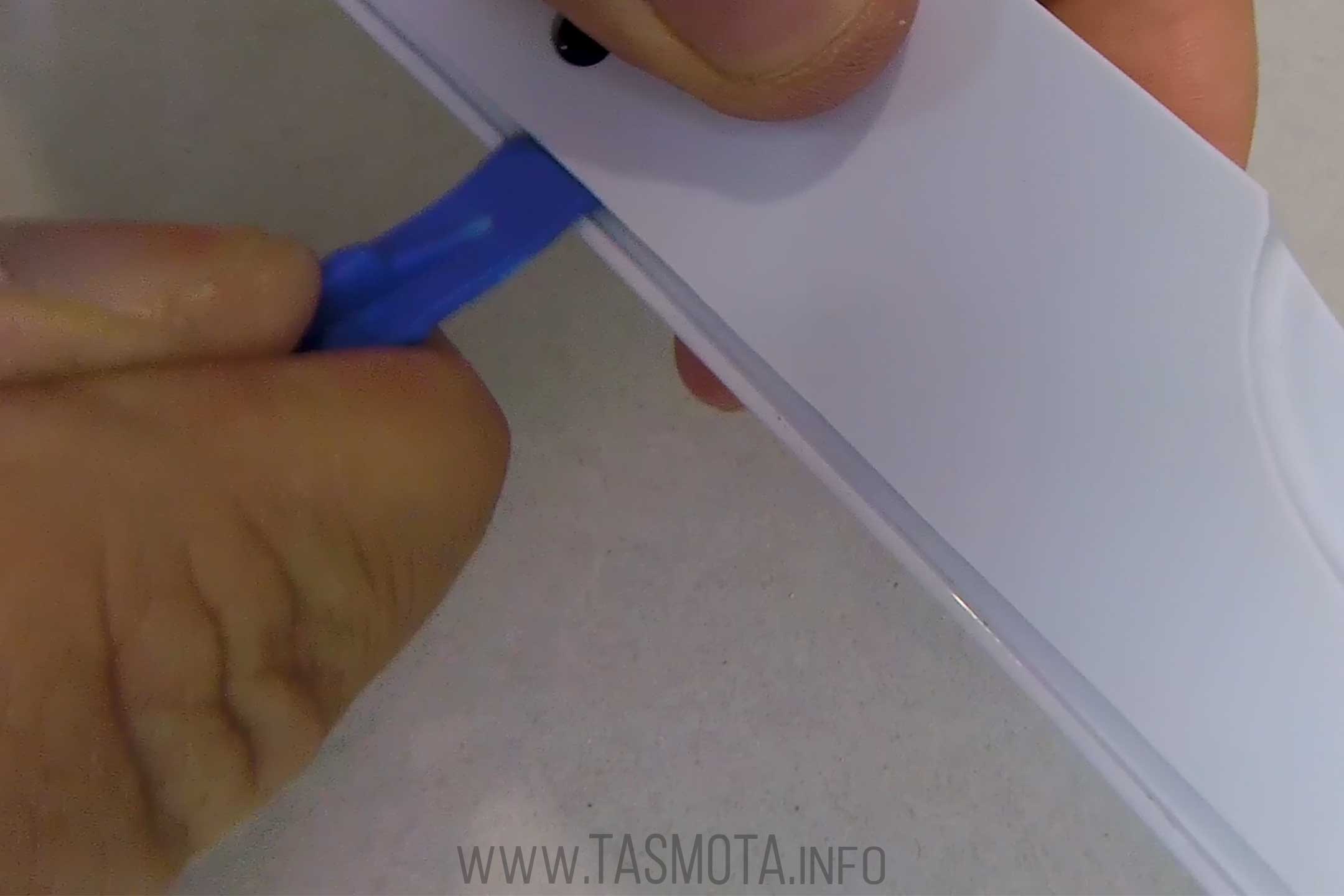

- Das Gehäuse am Spalt mit einem dünnen Werkzeug (z. B. Messer) aufhebeln.
- Werkzeug vorbereiten

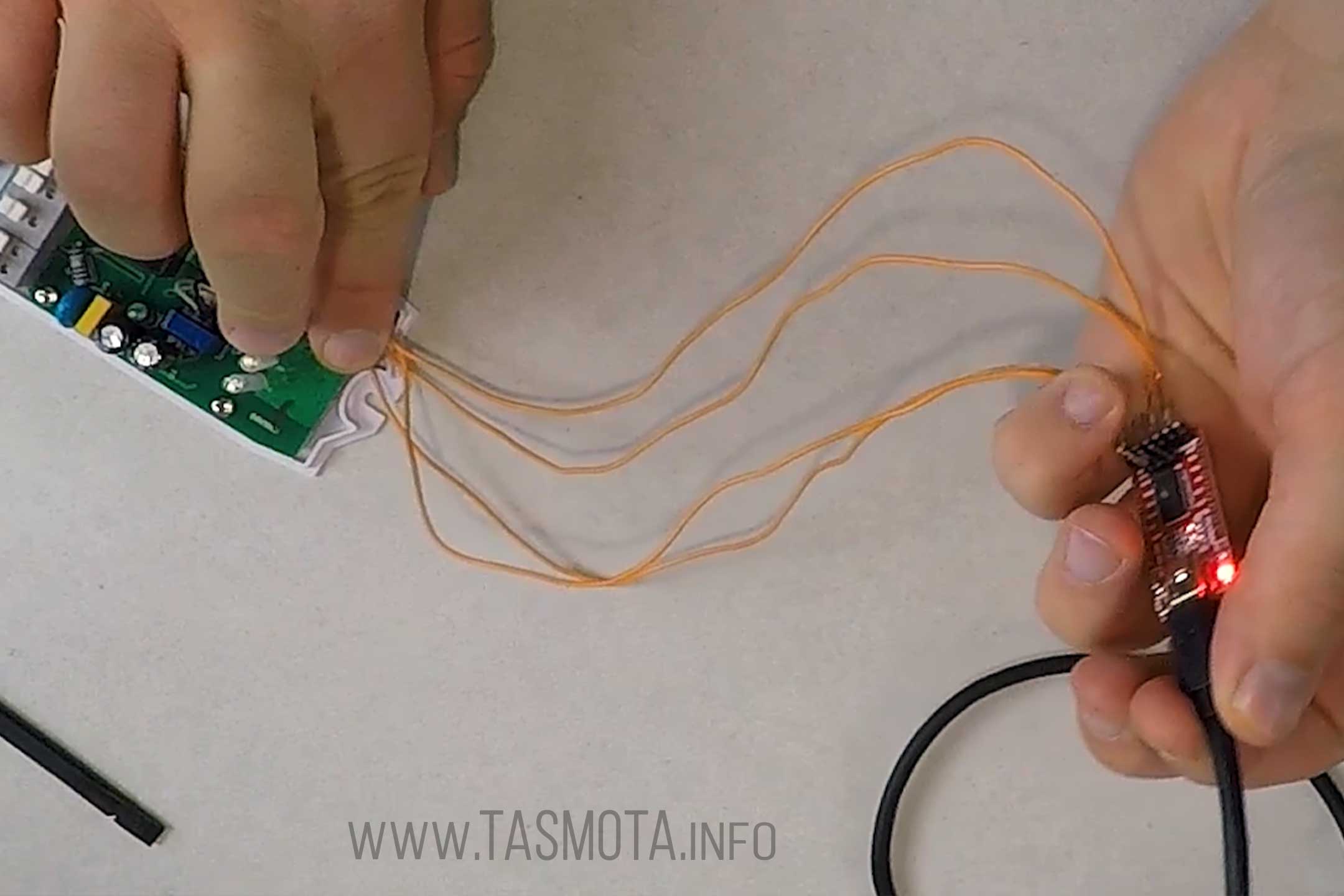

– Jumperkabel am FTDI-Adapter anschließen

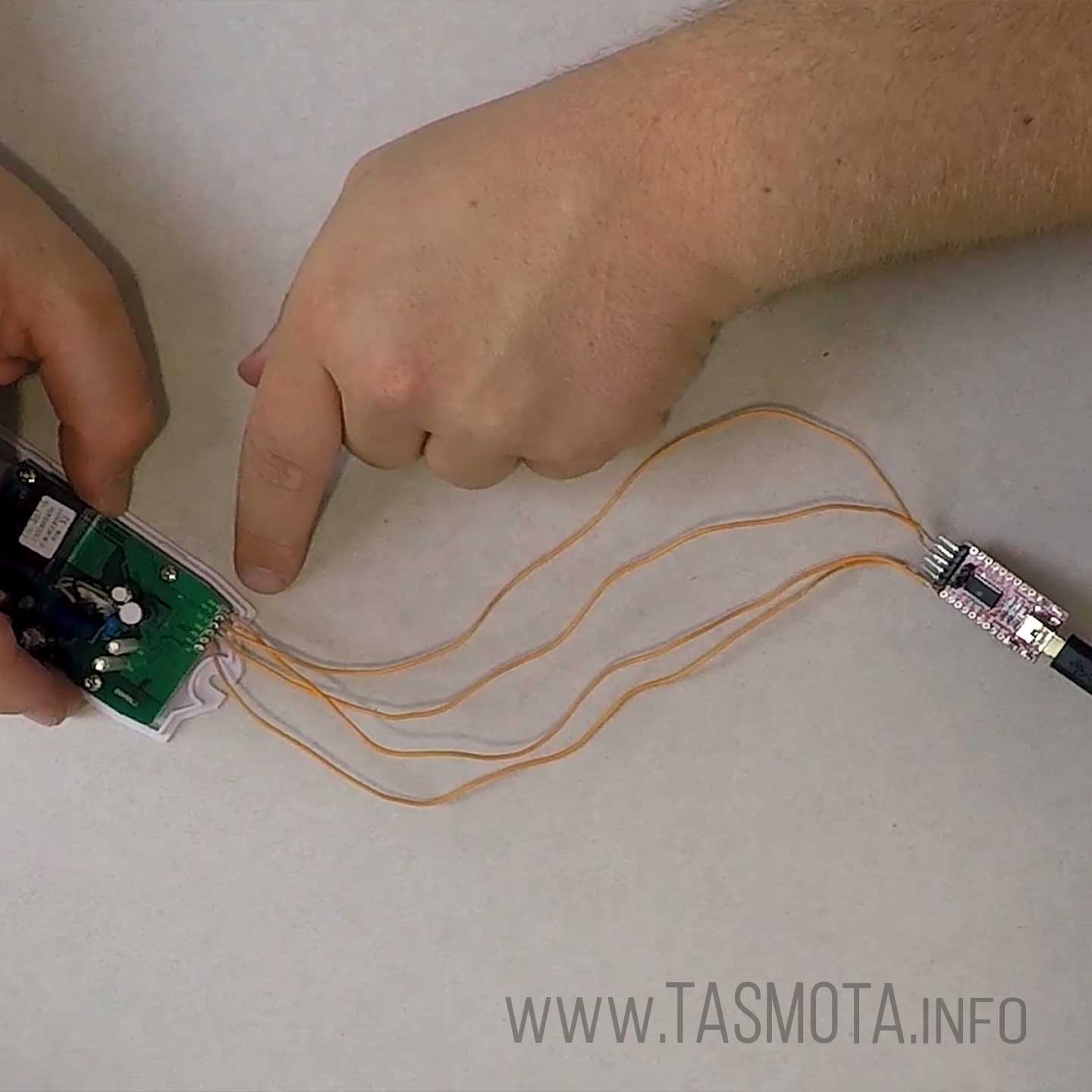

– FTDI-Adapter mit Mini USB-Kabel verbinden - FTDI Adapter mit der Platine verbinden

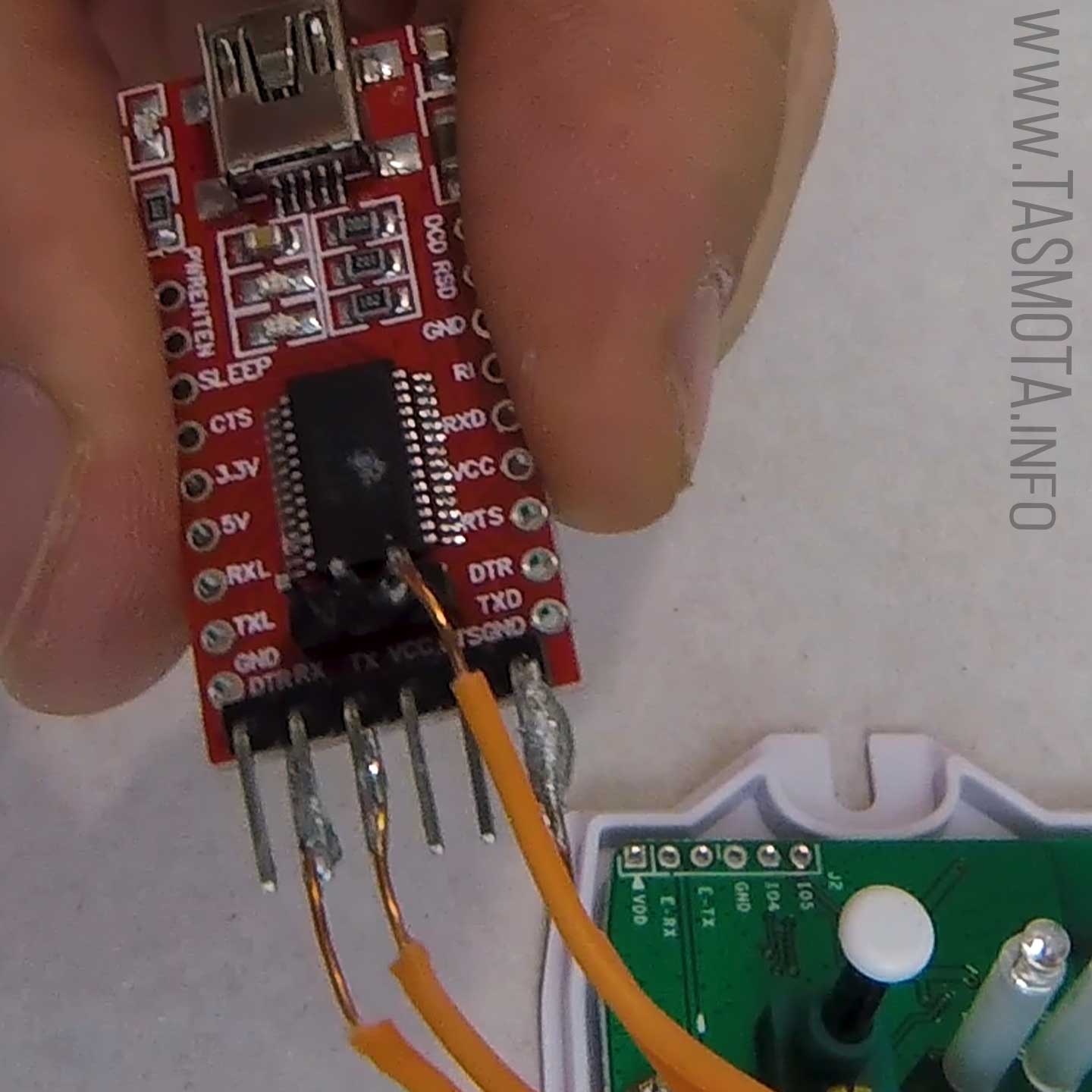

– FTDI 3,3V zu VDD der Platine
– FTDI RX zu TX der Platine
– FTDI TX zu RX der Platine
– FTDI GND zu GND der Platine - FTDI USB Verbindung zum PC bereitstellen
Schritt 2 Flashen
- Tasmota Web Installer in Chrome oder Edge öffnen

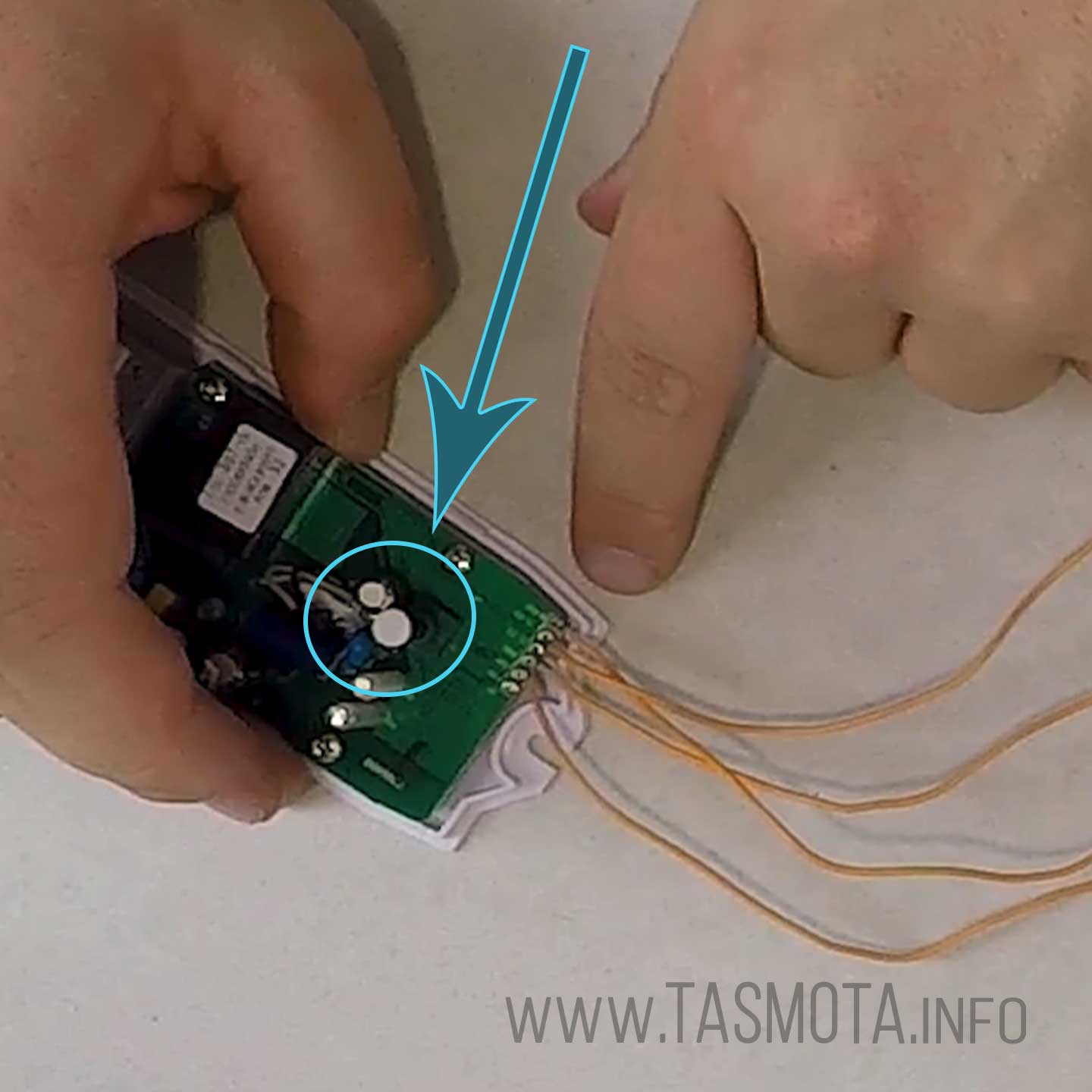

- Weißen Knopf herunterdrücken und halten
- USB-Mini Kabel mit PC und FTDI verbinden
- Nach etwa 10 Sekunden weißen Knopf loslassen
- Im Web Installer flashen
– Es bei Tasmota (english) belassen oder Tasmota DE für ein Deutsches Tasmota GUI auswählen
– Auf Install klicken
– Im erscheinenden Fenster den Anschluss des FTDI Adapters auswählen und verbinden
– Den Anweisungen folgen und warten bis die Installation abgeschlossen ist - Optional: WLAN-Daten schon jetzt vorab übertragen
– Bietet der Web Installer die Einrichtung des WLANs an, auf „Next“ klicken
– WLAN auswählen und Schlüssel eintragen
– auf „Continue“ klicken. - USB-Mini Kabel trennen und erneut einstecken
Schritt 3 Tasmota konfigurieren
- Wenn die WLAN-Daten nicht bereits im Web Installer übertragen wurden dann:
– Mittels WLAN nach dem „tasmota-1234“ (o.ä.) Netzwerk suchen und damit verbinden - Aufforderung zur Autorisierung nachkommen (alternativ die Adresse 192.168.4.1 im Webbrowser aufrufen) und heimische WLAN-Daten eintragen
- Netzwerkinterne IP-Adresse der Steckdose ermitteln (Geräteliste im Router oder Netzwerk Scanner App)
- Zugriff auf die Firmware durch einen Webbrowser
– Navigation zu den Einstellungen
– Geräte Konfiguration wählen
– Sonoff Pow R2 auswählen - Speichern
Schritt 4 Messwerte Kalibrieren
- Mittels Energiekostenmessgerät ein Gerät (z.B. eine Lampe) einschalten und Wattleistung notieren
- Mittels Spannungsprüfer die aktuelle Spannung des Stromnetzes ermitteln und notieren
- Die Lampe an der Gosund SP112 anschließen und einschalten
- Im Webinterface von Tasmota zur Konsole wechseln
- Werte übernehmen und beginnen mit
–savedata 1
–VoltageSet ###,##
–PowerSet ###,##
–savedata 0
(zum Beispiel „VoltageSet 236,4“) - Zuverlässig messende und schaltende Steckdose ohne Chinacloud verwenden 🙂
Schritt 5 Einbindung in Smarthome System
am Beispiel ioBroker
- ioBroker Webinterface öffnen
- Sonoff Instanz hinzufügen
- Authentication Einstellungen festlegen (Nutzername und Passwort)
- Tasmota Webinterface öffnen
– Einstellungen öffnen
– MQTT-Einstellungen wählen
– Host IP Adresse vom ioBroker eintragen
– Port, Nutzername und Passwort eintragen
(zuvor festgelegt im Sonoff Adapter) - Speichern
Jetzt sollten die Datenpunkte unter den Objekten im ioBroker zu finden sein.
